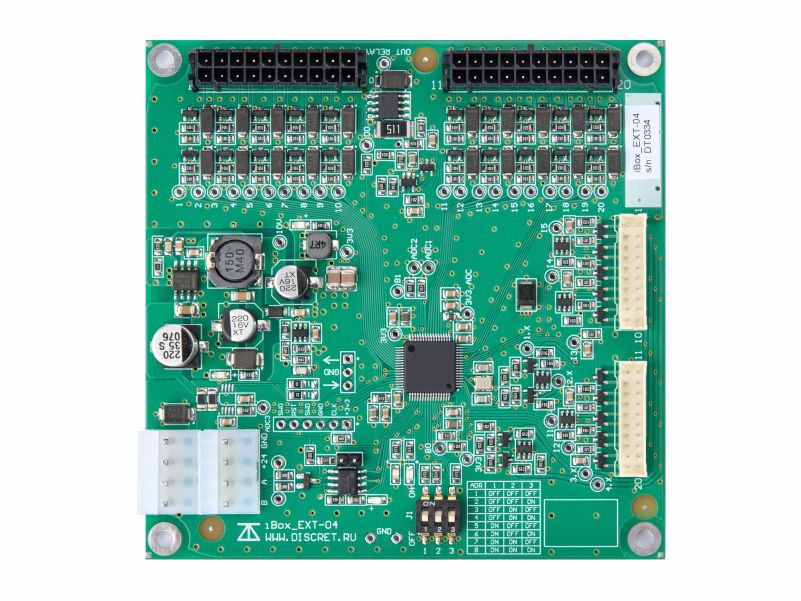

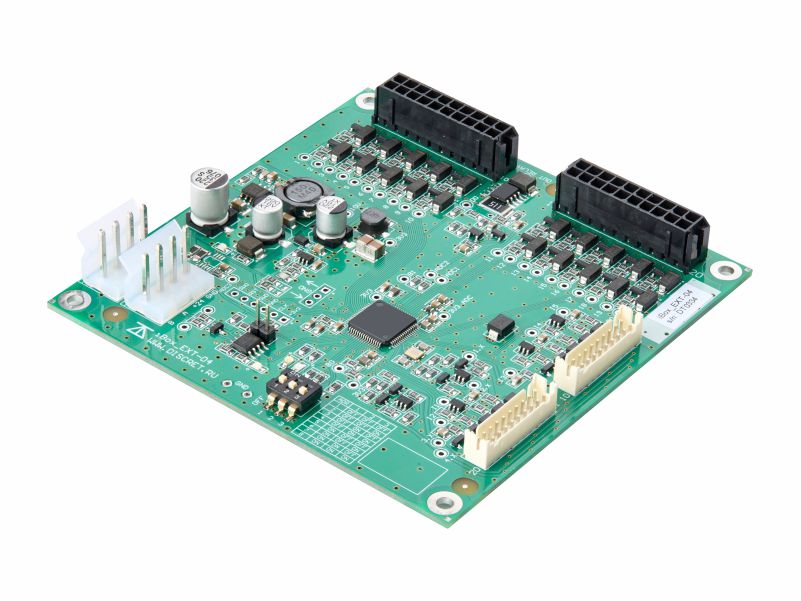

Плата управления замками постамата DT_iBoxEXT-04

Плата управления замками постамата iBox_EXT-04 представляет собой модуль управления стойкой 20 ячейками. Является главным модулем по отношению к модулю DT_iBoxMB-07v2 в системе управления ячейками хранения. Количество таких модулей определяется количеством стоек с ячейками. Модуль проверяет целостность соленоидов замков на обрыв и короткое замыкание, считывает состояние концевого выключателя, управляет открыванием замков. В системе может быть до 8-ти модулей iBox_EXT-04. Каждый модуль имеет свой уникальный номер (MODBUS-адрес в системе), выставляемый переключателями. Значение номера модуля зависит от положения переключателей, которое отражено таблице возле переключателей на плате модуля. Система iBOX предназначена для контроля и управления устройств хранения с электромагнитными замками. Состоит из трех основных типов модулей. Все модули системы соединяются между собой общей четырехпроводной системной шиной для обеспечения питания и передачи данных. Системную шину также предполагается использовать для подключения других модулей, расширяющих функционал системы.
